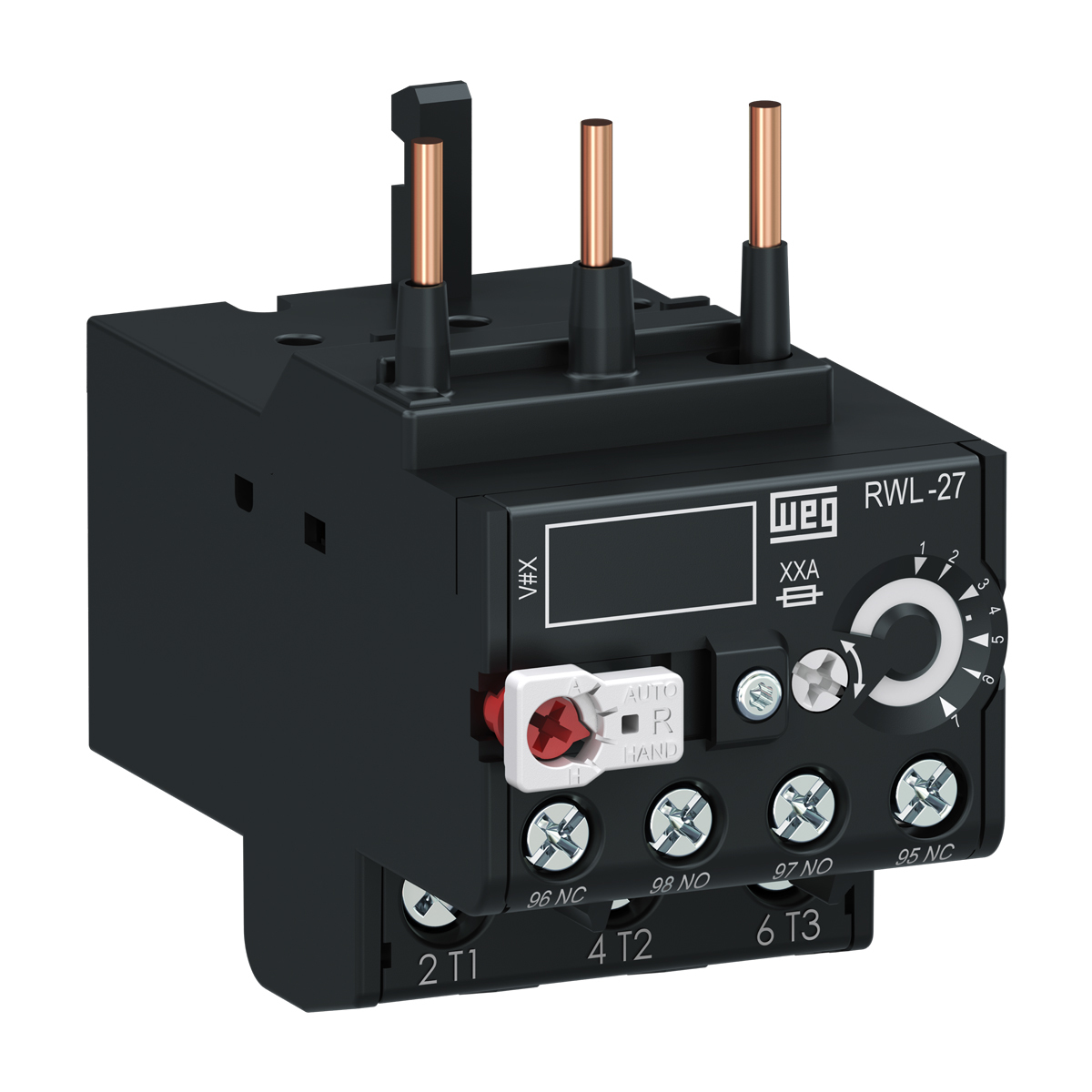

RELE DE SOBRECARGA RWL27-1D3-U023 15-23A 14116402
Ref: RWL27-1D3-U023 Cód: 53.00.0572 Marca: WEG
Relé de sobrecarga térmico da linha RWL, desenvolvido para proteção de motores elétricos contra sobrecarga, aquecimento excessivo e falta de fase. Possui faixa de ajuste de corrente de 15 a 23 A e montagem direta em contatores da linha CWL9-45.
• Modelo: RWL27-1D3-U023.
• Tipo: Relé de sobrecarga térmico bimetálico.
• Série: RWL27.
• Alimentação/Tensão: Não possui alimentação própria (acionamento pela corrente do circuito).
• Corrente: Ajuste de 15 a 23 A.
• Potência: Não informado pelo fabricante.
• Frequência: 25 a 400 Hz.
• Material: Corpo em material isolante de engenharia com componentes metálicos internos.
• Grau de proteção: IP10 nos terminais principais e IP20 nos contatos auxiliares.
• Temperatura de operação: Não informado pelo fabricante.
• Dimensões elétricas:
• 3 polos.
• Contatos auxiliares: 1NA + 1NF (95-96 NF / 97-98 NA).
• Classe de disparo: 10.
• Tensão nominal de isolação (Ui): 690 V.
• Tensão suportável de impulso (Uimp): 6 kV.
• Compatibilidade: Contatores WEG CWL9 a CWL45.
• Aplicação: Proteção de motores elétricos trifásicos contra sobrecarga e falta de fase.
