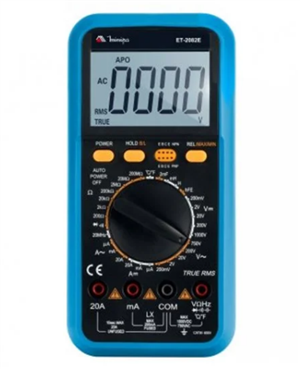

MULTIMETRO DIGITAL 3 1/2D TRUE RMS ET-2082E

Dados Técnicos:

• Indicação de sobrefaixa: Indica “OL” no Display;
• Tela: Display LCD (3 1/2) 2000 dígitos;
• Taxa de amostragem: aprox. 3 vezes por segundo;
• Mudança de Faixa Manual;
• Indicação automática de polaridade;
• Indicador de Bateria Fraca: Mostra o desenho de uma bateria no Display;
• Ambiente de Operação: 0°C~40°C (32°F a 104°F), RH<80%
• Tipo de Bateria: 1 pilha 9V (NEDA1604/ 6F22 ou equivalente);
• Segurança/ Conformidade: IEC61010 Sobretensão e Dupla
                                              Isolação CAT III 600V;
• Dimensões: 190(A) x 88,5(L) x 27,5(P)mm;
• Peso: Aproximadamente 422g (incluindo pilha);
• Garantia: 12 meses.

TENSÃO DC

• Faixa: 200mV, 2V, 20V, 200V, 1000V
• Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V
• Precisão: 200mV ~ 200V ±(0,5%+3D)
                  1000V ±(0,8%+10D)
• Resistência de entrada: Aprox. 10MΩ
• Resposta em frequência de forma de onda senoidal padrão e onda triangular 40Hz ~1kHz.

TENSÃO AC

• Faixa: 200mV, 2V, 20V, 200V, 750V
• Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V
• Precisão: 200mV ~ 200V ±(0,8%+5D)
                  750V ±(1,2%+10D)
• Resistência de entrada: Aprox. 10MΩ
• Exibe o valor eficaz para onda senoidal.

CORRENTE DC

• Faixa: 200µA, 2mA, 20mA, 200mA, 20A
• Resolução: 0,1µA, 0,001mA, 0,01mA, 0,01A, 0,1A
• Precisão: 200µA ~ 200mA ±(0,8%+10D)
                  20A ±(2,0%+5D)

CORRENTE AC

• Faixa: 200µA, 2mA, 20mA, 200mA, 20A
• Resolução: 0,1µA, 0,001mA, 0,01mA, 0,01A, 0,1A
• Precisão: 200µA ~ 200mA ±(0,8%+10D)
                  20A ±(2,0%+5D)

RESISTÊNCIA

• Faixa: 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ, 200MΩ
• Resolução: 0,1Ω, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ
• Precisão: 200Ω ±(0,8%+5D)
                  2kΩ ~ 2MΩ ±(0,8%+3D)
                  20MΩ ±(1%+25D)
                  200MΩ ±(5%+30D)
• Tensão em Aberto: < 3V;
• Na faixa de 200Ω, curto-circuite as pontas de prova para medir a resistência do cabo para poder subtrair este valor das medidas seguintes;
• Proteção de Sobrecarga: 250V DC ou valor de Pico AC.
• Quando a medida é acima de 1MW, aguardar alguns segundos até estabilizar a leitura.

CAPACITÂNCIA

• Faixa: 20nF, 200nF, 2µF, 20µF, 200µF, 2000µF
• Resolução: 10pF, 100pF, 1nF, 10nF, 100nF, 1µF
• Precisão: 20nF ~ 20µF ±(3,5%+20D)
                  200µF ~ 2000µF ±(5%+10D)
• Proteção de Sobrecarga: 250V DC ou valor de Pico AC;
• Nas medidas de indutância não aplique tensões acima desta faixa.

TESTE DE DIODO

• O display exibe a queda de tensão aproximada do Diodo
• Corrente direta de aprox. 1mA e tensão reversa de aprox. 3V.
• Proteção de Sobrecarga: 250V DC ou AC valor de pico.

CONTINUIDADE

• O sinal sonoro é emitido continuamente quando a resistência medida for menor que (70 ± 20) Ω.
• Tensão de circuito aberto aprox. 3V.
• Proteção de Sobrecarga: 250V DC ou AC valor de pico.

FREQUÊNCIA

• Faixa: 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz, 10MHz;
• Resolução: 0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz, 1kHz, 10kHz
• Precisão: ±(1%+3D)
• Sensibilidade mínima: 1V RMS;
• Tensão máxima de entrada: 10VRMS;
• Proteção de Sobrecarga: 250V DC / Pico AC.

TEMPERATURA

• Faixa: (-20 ~ 1000)ºC, (0 ~ 1832)ºF
• Resolução: 1ºC, 1ºF
• Precisão: ±(1%+5D) < 400°C
                  ±(1,5%+15D) > 400°C
                  ±(0,75%+5D) < 750°F
                  ±(1,5%+15D) > 750°F

INDUTÂNCIA

• Faixa: 2mH, 20mH, 200mH, 2H, 20H
• Resolução: 1µH, 10µH, 100µH, 1mH, 10mH
• Precisão: ±(2,5%+30D)
• Proteção de Sobrecarga: 36V DC ou valor de Pico AC;
• Não coloque tensão nessa faixa.

TESTE DE hFE DE TRANSISTOR

• Faixa: 0~1000
• O display exibe o valor de hFE do transistor em teste
• Corrente de base aprox. 10mA e Vce aprox. 3V.

ACESSÓRIOS

1. Manual de Instruções
2. Pontas de Prova
3. Ponta de Temperatura
