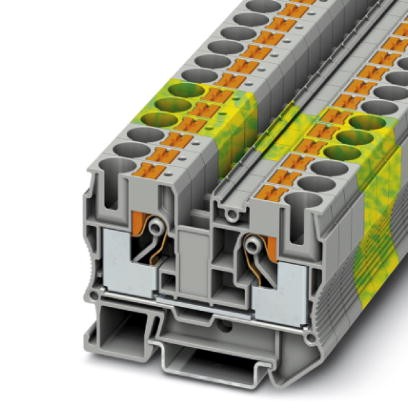

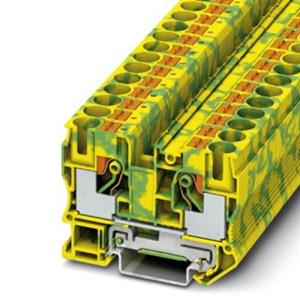

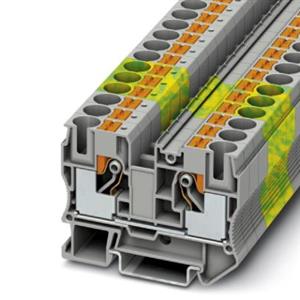

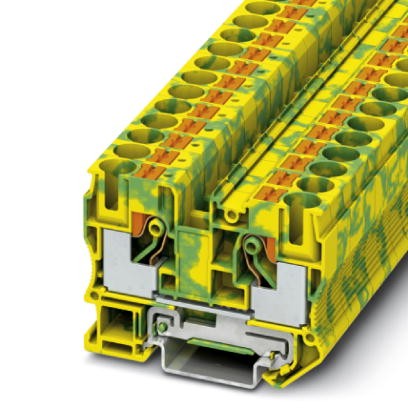

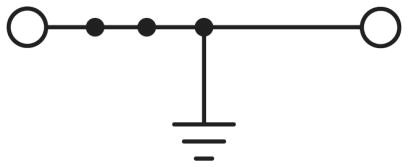

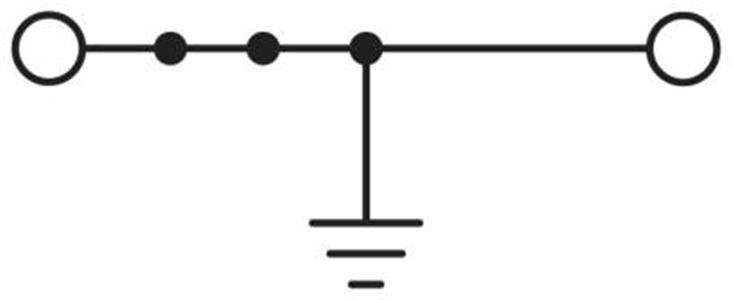

Borne Terra Modular PT-10 PE - 3212131

Número de níveis

1

Número de conexões

2

Potenciais

1

Bitola nominal

10 mm²

Cor

verde-amarelo

Material isolante

PA

Classe de inflamabilidade conforme UL 94

V0

Área de aplicação

Indústria ferroviária

Construção de máquinas

Construção de instalações

Tensão de choque de dimensionamento

8 kV

Grau de impurezas

3

Categoria de sobretensão

III

Grupo de material isolante

I

Corrente de carga máxima

70 A

Corrente nominal I_N

57 A

Parede lateral aberta

Sim

Especificação de teste Proteção contra toque

DIN EN 50274 (VDE 0660-514):2002-11

Proteção para as costas da mão

assegura

Proteção para dedos

assegura

Resultado Teste Balancins, ruído de banda larga

Aprovado no teste

Especificação de teste Balancins, ruído de banda larga

DIN EN 50155 (VDE 0115-200):2008-03

Espectro de teste

Teste de vida útil categoria 1, classe B, na caixa do veículo

Frequência de teste

f₁ = 5 Hz bis f₂ = 150 Hz

Nível ASD

1,857 (m/s²)²/Hz

Aceleração

0,8 g

Duração do teste por eixo

5 h

Direções de teste

Eixo X, Y e Z

Resultado Teste de choque

Aprovado no teste

Especificação de teste Teste de choque

DIN EN 50155 (VDE 0115-200):2008-03

Tipo de choque

Semi-seno

Aceleração

5g

Duração do choque

30 ms

Número de choques por direção

3

Direções de teste

Eixo X, Y e Z (positivo e negativo)

Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)

130 °C

Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))

130 °C

Aplicação estática do material isolante

-60 °C

Reação ao fogo de veículos sobre trilhos (DIN 5510-2)

Aprovado no teste

Procedimento de verificação com chama de teste (DIN EN 60695-11-10)

V0

Índice de oxigênio (DIN EN ISO 4589-2)

>32 %

NF F16-101, NF F10-102 Classe I

2

NF F16-101, NF F10-102 Classe F

2

Flamabilidade das superfícies NFPA 130 (ASTM E 162)

aprovado

Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)

aprovado

Toxicidade do gás de combustão NFPA 130 (SMP 800C)

aprovado

Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)

28 MJ/kg

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26

HL 1 - HL 3

Largura

10,2 mm

Largura da tampa

2,2 mm

Comprimento

67,7 mm

Altura

49,5 mm

Altura NS 35/7,5

50,5 mm

Altura NS 35/15

58 mm

Nota

Observe a capacidade de corrente dos trilhos de fixação.

Tipo de conexão

Conexão Push-in

Conexão conforme norma

IEC 60947-7-2

Perfil do condutor rígido mín.

0,5 mm²

Perfil do condutor rígido máx.

16 mm²

Bitola do condutor AWG mín.

20

Bitola do condutor AWG máx.

6

Bitola do condutor flexível mín.

0,5 mm²

Bitola do condutor flexível máx.

10 mm²

Bitola do condutor flexível AWG mín.

20

Bitola do condutor flexível AWG máx.

8

Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.

0,5 mm²

Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.

10 mm²

Perfil do condutor flexível com terminal tubular com isolação de plástico mín.

0,5 mm²

Perfil do condutor flexível com terminal tubular com isolação de plástico máx.

10 mm²

2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín.

1,5 mm²

2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.

4 mm²

Comprimento de isolamento

18 mm

Pino calibrador

A6

Conexão conforme norma

CUL

IEC 60947-7-2

Classe de inflamabilidade conforme UL 94

V0
