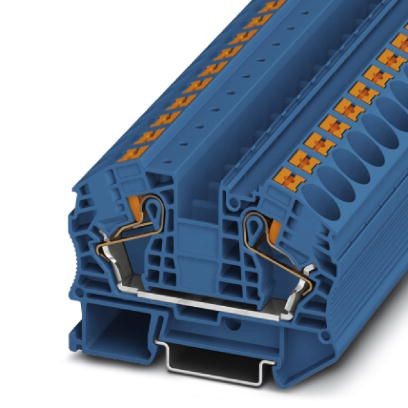

Borne de Passagem PT 16 N BU - 3212142

Número de níveis

1

Número de conexões

2

Potenciais

1

Bitola nominal

16 mm²

Cor

azul

Material isolante

PA

Classe de inflamabilidade conforme UL 94

V0

Área de aplicação

Indústria ferroviária

Construção de máquinas

Construção de instalações

Tensão de choque de dimensionamento

8 kV

Grau de impurezas

3

Categoria de sobretensão

III

Grupo de material isolante

I

Potência de dissipação máxima com condição nominal

2,43 W

Corrente de carga máxima

85 A (com bitola de condutor de 25 mm² rígida)

Corrente nominal I_N

76 A

Tensão U_N

1000 V

Parede lateral aberta

Sim

Temperatura ambiente (funcionamento)

-60 °C ... 105 °C (Temperatura de operação máx. de 130 °C por um curto período)

Temperatura ambiente (armazenamento/transporte)

-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)

Umidade do ar admissível (armazenamento/transporte)

30 % ... 70 %

Temperatura ambiente (montagem)

-5 °C ... 70 °C

Temperatura ambiente (acionamento)

-5 °C ... 70 °C

Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)

130 °C

Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))

130 °C

Aplicação estática do material isolante

-60 °C

Flamabilidade das superfícies NFPA 130 (ASTM E 162)

aprovado

Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)

aprovado
