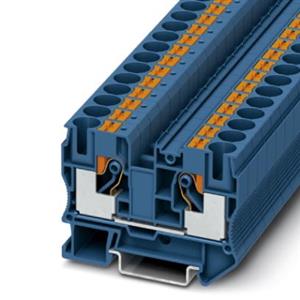

Borne de Passagem PT 10 BU - 3212123
Ref: 3212123 Cód: 77.00.0184 Marca: Phoenix Contact
Por: R$16,43 unid
Ou R$ 15,61 no boleto à vista ( - 5% )
Calcule o frete
Borne de passagem com conexão Push-in, número de conexões: 2, bitola: 0,5 mm² - 16 mm², AWG: 20 - 6, largura: 10,2 mm, altura: 49,5 mm, cor: azul, tipo de montagem: NS 35/7,5, NS 35/15.
|
Número de níveis |
1 |
|
Número de conexões |
2 |
|
Potenciais |
1 |
|
Bitola nominal |
10 mm² |
|
Cor |
azul |
|
Material isolante |
PA |
|
Classe de inflamabilidade conforme UL 94 |
V0 |
|
Área de aplicação |
Indústria ferroviária |
|
Construção de máquinas |
|
|
Construção de instalações |
|
|
Tensão de choque de dimensionamento |
8 kV |
|
Grau de impurezas |
3 |
|
Categoria de sobretensão |
III |
|
Grupo de material isolante |
I |
|
Potência de dissipação máxima com condição nominal |
1,82 W |
|
Corrente de carga máxima |
70 A (com bitola de condutor de 16 mm² rígida) |
|
Corrente nominal IN |
57 A |
|
Tensão UN |
1000 V |
|
Parede lateral aberta |
Sim |
|
Temperatura ambiente (funcionamento) |
-60 °C ... 105 °C (Temperatura de operação máx. de 130 °C por um curto período) |
|
Temperatura ambiente (armazenamento/transporte) |
-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C) |
|
Umidade do ar admissível (armazenamento/transporte) |
30 % ... 70 % |
|
Temperatura ambiente (montagem) |
-5 °C ... 70 °C |
|
Temperatura ambiente (acionamento) |
-5 °C ... 70 °C |
|
Especificação de teste Proteção contra toque |
DIN EN 50274 (VDE 0660-514):2002-11 |
|
Proteção para as costas da mão |
assegura |
|
Proteção para dedos |
assegura |
|
Resultado Teste de tensão de impulso |
Aprovado no teste |
|
Resultado do teste de tensão alternada suportável |
Aprovado no teste |
|
Tensão alternada suportável valor de referência |
2,2 kV |
|
Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) |
Aprovado no teste |
|
Resultado Teste de flexão |
Aprovado no teste |
|
Teste de flexão Velocidade de rotação |
10 U/min |
|
Teste de flexão Rotações |
135 |
|
Teste de flexão Bitola do condutor/peso |
0,5 mm2/0,3 kg |
|
10 mm2/2 kg |
|
|
16 mm2/2,9 kg |
|
|
Resultado Teste de tração |
Aprovado no teste |
|
Resultado do assento fixo na base de fixação |
Aprovado no teste |
|
Assento fixo no apoio de fixação |
NS 35 |
|
Valor de referência |
5 N |
|
Resultado do teste de queda de tensão |
Aprovado no teste |
|
Resultado do teste de aquecimento |
Aprovado no teste |
|
Demanda Teste de elevação de temperatura |
Elevação de temperatura ≤ 45 K |
|
Resultado Resistência ao curto-circuito |
Aprovado no teste |
|
Teste da resistência ao curto-circuito Bitola do condutor |
10 mm² |
|
Resistência ao curto-circuito |
1,2 kA |
|
Teste da resistência ao curto-circuito Bitola do condutor |
16 mm² |
|
Resistência ao curto-circuito |
1,92 kA |
|
Resultado Teste térmico |
Aprovado no teste |
|
Prova das características térmicas (chama de agulha) Duração de atuação |
30 s |
|
Resultado Teste de envelhecimento |
Aprovado no teste |
|
Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura |
192 |
|
Resultado Teste Balancins, ruído de banda larga |
Aprovado no teste |
|
Especificação de teste Balancins, ruído de banda larga |
DIN EN 50155 (VDE 0115-200):2008-03 |
