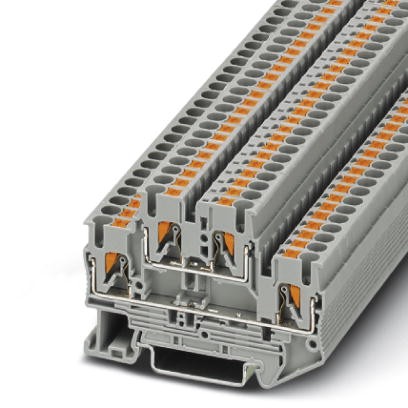

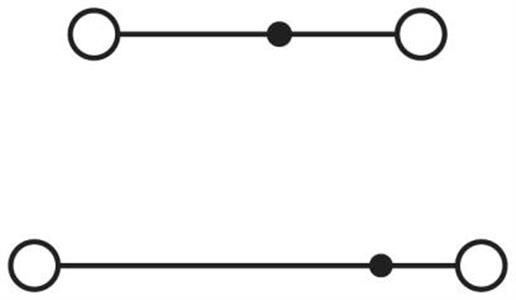

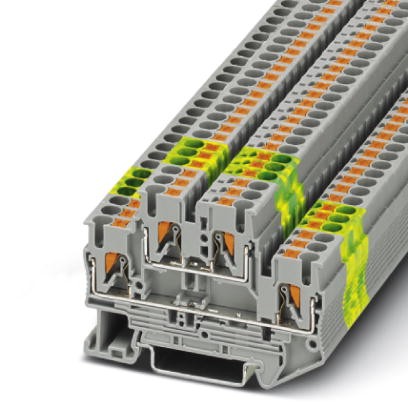

Borne de Dois Níveis PTTB-2,5 - 3210567

Número de níveis

2

Número de conexões

4

Bitola nominal

2,5 mm²

Cor

cinza

Material isolante

PA

Classe de inflamabilidade conforme UL 94

V0

Área de aplicação

Indústria ferroviária

Construção de máquinas

Construção de instalações

Indústria de processamento

Tensão de choque de dimensionamento

6 kV

Grau de impurezas

3

Categoria de sobretensão

III

Grupo de material isolante

I

Temperatura ambiente (funcionamento)

-40 °C ... 130 °C

Conexão conforme norma

IEC 60947-7-1

Corrente nominal I_N

22 A (com bitola de conexão de 2,5 mm²)

Corrente de carga máxima

26 A (com bitola do condutor de 2,5 mm²)

Tensão U_N

500 V

Parede lateral aberta

Sim

Especificação de teste Proteção contra toque

DIN EN 50274 (VDE 0660-514):2002-11

Proteção para as costas da mão

assegura

Proteção para dedos

assegura

Resultado Teste de tensão de impulso

Aprovado no teste

Teste de tensão de impulso Valor de referência

7,3 kV

Resultado do teste de tensão alternada suportável

Aprovado no teste

Tensão alternada suportável valor de referência

1,89 kV

Teste da resistência mecânica de pontos de terminal (conexão de 5 condutores)

Aprovado no teste

Resultado Teste de flexão

Aprovado no teste

Teste de flexão Velocidade de rotação

10 U/min

Teste de flexão Rotações

135

Teste de flexão Bitola do condutor/peso

0,14 mm²/0,2 kg

2,5 mm²/0,7 kg

4 mm²/0,9 kg

Resultado Teste de tração

Aprovado no teste

Teste de tração bitola de condutor

0,14 mm²

Força de tração Valor de referência

10 N

Teste de tração bitola de condutor

2,5 mm²

Força de tração Valor de referência

50 N

Teste de tração bitola de condutor

4 mm²

Força de tração Valor de referência

60 N

Resultado do assento fixo na base de fixação

Aprovado no teste

Assento fixo no apoio de fixação

NS 35

Valor de referência

1 N

Resultado do teste de queda de tensão

Aprovado no teste

Requisito Queda de tensão

≤ 3,2 mV

Resultado do teste de aquecimento

Aprovado no teste

Resultado Resistência ao curto-circuito

Aprovado no teste

Teste da resistência ao curto-circuito Bitola do condutor

2,5 mm²

Resistência ao curto-circuito

0,3 kA

Teste da resistência ao curto-circuito Bitola do condutor

4 mm²

Resistência ao curto-circuito

0,48 kA

Resultado Teste de envelhecimento

Aprovado no teste

Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura

192

Resultado Teste térmico

Aprovado no teste

Prova das características térmicas (chama de agulha) Duração de atuação

30 s

Resultado Teste Balancins, ruído de banda larga

Aprovado no teste

Especificação de teste Balancins, ruído de banda larga

DIN EN 50155 (VDE 0115-200):2008-03

Espectro de teste

Teste de vida útil de categoria 2, na plataforma rotativa

Frequência de teste

f₁ = 5 Hz a f₂ = 250 Hz

Nível ASD

6,12 (m/s²)²/Hz

Aceleração

3,12 g

Duração do teste por eixo

5 h

Direções de teste

Eixo X, Y e Z

Resultado Teste de choque

Aprovado no teste

Especificação de teste Teste de choque

DIN EN 50155 (VDE 0115-200):2008-03

Tipo de choque

Semi-seno

Aceleração

30g

Duração do choque

18 ms

Número de choques por direção

3

Direções de teste

Eixo X, Y e Z (positivo e negativo)

Índice de temperatura relativa do material de isolamento (Elec.; UL 746 B)

130 °C

Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))

130 °C

Aplicação estática do material isolante

-60 °C

Reação ao fogo de veículos sobre trilhos (DIN 5510-2)

Aprovado no teste

Procedimento de verificação com chama de teste (DIN EN 60695-11-10)

V0

Índice de oxigênio (DIN EN ISO 4589-2)

>32 %

NF F16-101, NF F10-102 Classe I

2

NF F16-101, NF F10-102 Classe F

2

Flamabilidade das superfícies NFPA 130 (ASTM E 162)

aprovado

Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)

aprovado

Toxicidade do gás de combustão NFPA 130 (SMP 800C)

aprovado

Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)

28 MJ/kg

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24

HL 1 - HL 3

Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26

HL 1 - HL 3

Largura

5,2 mm

Comprimento

68 mm

Altura NS 35/7,5

47,5 mm

Altura NS 35/15

55 mm

Tipo de conexão

Conexão Push-in

Perfil do condutor rígido mín.

0,14 mm²

Perfil do condutor rígido máx.

4 mm²

Bitola do condutor flexível mín.

0,14 mm²

Bitola do condutor flexível máx.

2,5 mm²

Bitola do condutor AWG mín.

26

Bitola do condutor AWG máx.

12

Perfil do condutor flexível com terminal tubular sem isolação de plástico mín.

0,14 mm²

Perfil do condutor flexível com terminal tubular sem isolação de plástico máx.

2,5 mm²

Perfil do condutor flexível com terminal tubular com isolação de plástico mín.

0,14 mm²

Perfil do condutor flexível com terminal tubular com isolação de plástico máx.

2,5 mm²

2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx.

0,5 mm²

Comprimento de decapagem

8 mm ... 10 mm

Pino calibrador

A4

Comprimento de decapagem

8 mm ... 10 mm

Conexão conforme norma

CSA

IEC 60947-7-1

Classe de inflamabilidade conforme UL 94

V0
